電線電纜選型不再愁！四種科學方法教你快速匹配截面積

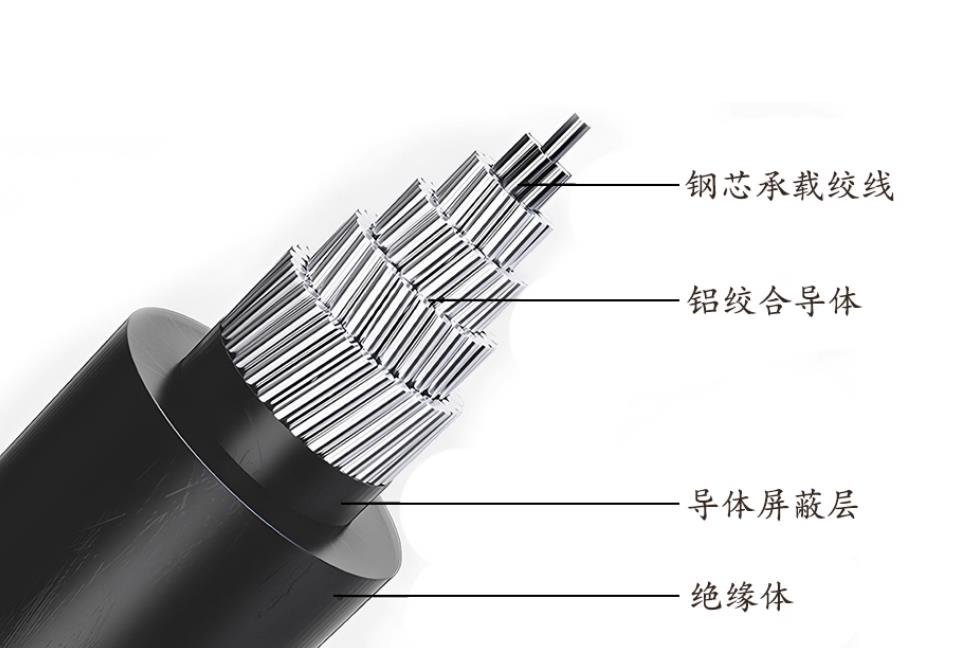

一、電纜截面積：電力系統的“咽喉要道”
想象一下，電纜就像一條高速公路，截面積就是車道的寬度。車道太窄（截面積小），車流（電流）擁堵，容易“發燒”（過熱）；車道過寬（截面積大），雖然暢通，但建設成本飆升！
常見誤區：
“功率夠就行”：忽略壓降和短路保護，設備壽命縮短30%
“越粗越安全”：盲目選大截面積，成本翻倍卻無實際收益
所以，正確選擇電纜截面積至關重要。今天，就為大家分享四種科學又簡單的選擇方法，不管在何種場合，都能幫你輕松搞定電纜截面積的選擇難題。
二、4大科學選型方法（附實操案例）
方法1、按載流量選——基礎中的基礎
口訣：查表比對，留20%余量
步驟：
1.計算電流（I）=功率（W）÷電壓（V）÷1.732（三相）
2.查《電纜載流量表》（如YJV-3×25mm²載流量125A）
3.選型：實際電流＜載流量×0.8
案例：
一臺380V、55KW電機（額定電流105A），選型：
錯誤：直接選25mm²（載流量125A）→長期滿負荷易老化
正確：選35mm²（載流量145A×0.8=116A）→安全耐用
方法2、按經濟電流密度選——省電又省錢
適用場景：年運行＞4000小時的長壽命項目
公式：截面積（S）=額定電流÷經濟電流密度
年負荷最大利用小時，就是年總用電量除以年最大實際負荷所得的小時數。計算公式：年負荷最大利用小時（H）=年總用電量（KWh）/年最大實際負荷（KW）
舉例：假設某設備的額定電流為150A，且該設備年運轉時間為6000小時。基于這些信息，我們?nèi)绾芜x擇合適的銅芯電纜截面積呢？
首先，查閱經濟電流密度表，在6000小時的年運轉時間下，經濟密度為2.0A/mm²。
接下來，我們使用公式S=150/2來計算，得出S=75mm²。
這意味著，根據經濟電流密度，我們可以選擇的電纜截面積為95mm²。
方法3、按電壓降選——長距離輸電關鍵
當我們用第一種和第二種方法選擇出的電纜截面積，如果電纜很長，運轉和啟動時會產生一定的壓降，設備側的電壓低于一定的范圍，會導致設備發熱。
根據《電工手冊》的要求，400V線路的壓降不能超過7%，即380V*7%=26.6V（此處只考慮純電阻性壓降），因此我們需要確保所選電纜截面積不會導致設備側電壓降超過這一范圍。
公式：S=(I×ρ×L)÷ΔU
ρ：銅=0.0175，鋁=0.0283
ΔU：380V線路允許壓降≤26.6V（7%）
案例：200米線路輸送100A電流，要求壓降＜5%：
S=(I×ρ×L)÷ΔU=(100×0.0175×200)÷(380×0.05)=18.4 mm²→選25mm²
根據電網壓降，我們可以選擇的電纜截面積為25mm²。
方法4、按短路電流選——高壓系統保命法則
熱穩定系數也是選擇電纜截面積時需要考慮的因素之一，熱穩定系數涉及到電纜在短路時的熱承受能力，確保電纜在故障情況下能夠保持穩定。
對于額定電壓為0.4KV的電纜，若采用空氣開關進行保護，通常無需對熱穩定性進行校驗，因?yàn)榇蠖鄶?shù)電纜都能滿足此要求。
然而，對于額定電壓超過6KV的電纜，情況則有所不同。在根據上述方法選定電纜截面積后，必須使用以下公式進行熱穩定性的校驗。若校驗結果顯示不滿足熱穩定要求，則需選擇更大截面積的電纜。
公式為：Smin=Id×√Ti÷C，
Id：短路電流（kA）
Ti：斷路器分?jǐn)鄷r間（一般取0.25s）
C：銅芯=80，鋁芯=50，代表電纜的熱穩定系數
通過這個公式，我們可以判斷所選電纜截面積是否滿足熱穩定性的要求。
案例：
當10kV系統短路電流為18kA時，應如何選擇電纜截面積：
Smin=18000×√0.25÷80=112.5 mm²→選120mm²
由此，我們可以得出結論：在系統短路電流達到18KA的情況下，無論設備額定電流大小，電纜截面積都應至少為120mm²。
三、速查工具：常見場景選型表
場景
推薦方法組合
示例（銅纜）
短距離低壓配電
方法1+方法2
30KW電機→16mm²
長距離供電
方法1+方法3
100米100A→35mm²
高壓系統（＞6kV）
方法1+方法4
10kV/800kVA→120mm²
24小時連續運行
方法2主導
數據中心→經濟密度優先
四、避坑指南：3大常見錯誤
1.忽略環境溫度：40℃高溫環境，載流量需×0.8校正系數
2.混用材質：銅鋁接頭需專用過渡端子，否則氧化起火
3.忘記校驗：高壓電纜必須做熱穩定校驗！
