額定電壓66kV及以上等級的電力電纜在我國屬于高壓和超高壓電纜范圍。按照系統電壓的不同,可分為66kV、110kV、220kV、330kV和500kV,其中220kV及以上電壓等級屬于超高壓電纜。按照電壓類型,可分為交流(AC)電纜和直流(DC)電纜兩種。按照絕緣類型,可分為交聯聚乙烯絕緣電纜(XLPE)和油浸紙絕緣電纜(包括充油電纜),后者在我國已很少應用,僅約有百公里在運線路。按照應用場景,還可分為陸上電纜和海底電纜。目前大量使用的是擠包交聯聚乙烯絕緣電力電纜。

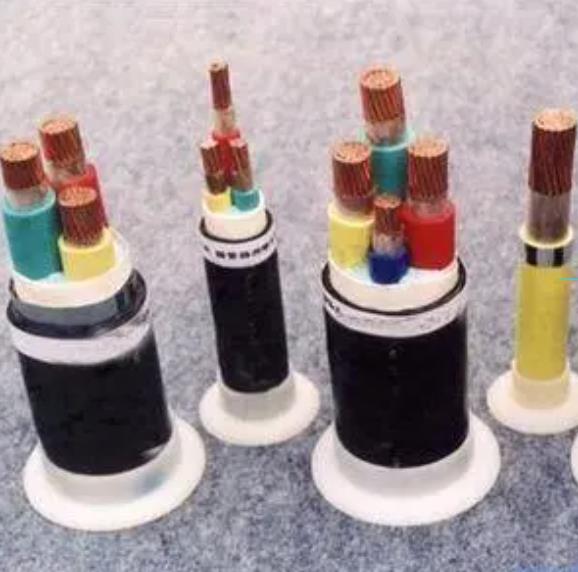

交聯聚乙烯絕緣高壓電纜的結構通常相對固定,主要為單芯電纜,結構包括導體、導體屏蔽、XLPE絕緣、絕緣屏蔽、半導電緩沖層、皺紋鋁套和非金屬外護套,典型的電纜結構如圖2-5所示。
高壓電力電纜主要用在電力輸送系統,包括向大負荷中心的輸送、新能源基地送出(風電、光伏等)、長距離海島供電等。主要用戶為國家電網、南方電網、各發電集團以及大型工礦企業。
截至2018年底,國家電網66kV及以上電力電纜在運線路14595回,線路長度27874km,年增長約12%。此外,隨著我國海上風電的快速發展,對高壓電纜(尤其是海底電纜)的需求呈“井噴”狀態,每年新增66kV及以上高壓海底電纜需求超過2000 km。
?、?/div>
現有裝備產能
額定電壓66~ 500kV電力電纜的裝備包括導體絞制設備、三層絕緣擠出設備(立式交聯生產線VCV,高性能懸鏈?zhǔn)缴a(chǎn)線HCCV)、繞包機、壓鋁機或者焊接皺紋鋁套生產線以及護套擠出機。
生產裝備上投資較大,關鍵設備為立式交聯生產線VCV和高性能懸鏈?zhǔn)缴a(chǎn)線HCCV。該設備的產能決定了高壓電力電纜的產能,每條VCV生產線的年產能通常為300km,HCCV的年產能約400km。
按照國內日前已超過了百條VCV生產線裝備,僅此計算額定電壓66~500kV電力電纜年產能就已超過40000km,加上HCCV生產線的產能,已完全滿足市場需求,還存在相當大的產能過剩。
⑶
技術創新及存在的問題
我國高壓電力電纜的技術主要來自歐洲和日本等發達國家的成熟技術,高壓電纜應用的場景適應性尤為重要,在高壓電纜產品上,我國技術創新的深度和廣度還不夠。
目前在高壓電纜上,已經得到應用的技術創新主要集中在電纜外層,如非金屬外護套,具體有:阻燃型外護套、含有擠出半導電的雙層外護套和防白蟻?zhàn)o(hù)套等。
對電纜內部結構以及原材料沒有顯著的技術創新。主要原材料和生產設備均為進口。根據多年來的應用實踐,對于額定電壓66~500kV電力電纜,目前在技術創新上還存在如下問題:
一是絕緣材料和半導電屏蔽材料主要依賴進口,包括交流電纜與直流電纜用絕緣和屏蔽料,尤其是超凈化的絕緣料與超光滑的屏蔽料完全依賴進口,盡管國內有材料企業進行開發,但尚未能實現完全國產化;
二是對高壓電纜的質量與運行狀態評價尚不系統,尚不能全面反映各種場景下高壓電纜的運行壽命;
三是關鍵生產裝備全部依賴進口,如:立式交聯生產線(VCV)和懸鏈?zhǔn)浇宦?lián)生產線(HCCV)設備,國內裝備制造企業投入不足,未能實現國產化;
四是高壓電纜的半導電緩沖阻水層結構,其適用長期性和結構可靠性未能得到充分驗證;
五是金屬護套結構基本為皺紋鋁護套,對于緩沖層間隙設計與工藝配合研究不夠;
六是導體結構基本為緊壓圓形絞合導體或分割導體,對于大截面導體改善其電流分布研究不夠;
七是超高壓等級(500kV)配套附件技術尚不完全成熟等。
上述問題的原因是多方面的,除了我國高壓電纜起步較晚、應用及基礎研究薄弱外,還與我國電力運行體制也有較大關系。我國電力系統長期實行集中管理,輸配電及運行維護一體化管理,一方面保證了電力供應整體可靠性,但也存在設計和線路工程模式單一化,對于應用場景個性化研究和新技術應用則相對緩慢,使得上游產業創新不足。
